電梯教學模型PLC控制電梯開關門原理

時間:2025-03-01 10:28:01

一、實訓目的
了解PLC控制電梯開關門原理

二、實訓器材
(1)實訓屏一套
(2)PLC控制電梯電路模塊一塊
(3)連接導線若干

三、實訓步驟
1、PLC接線原理圖

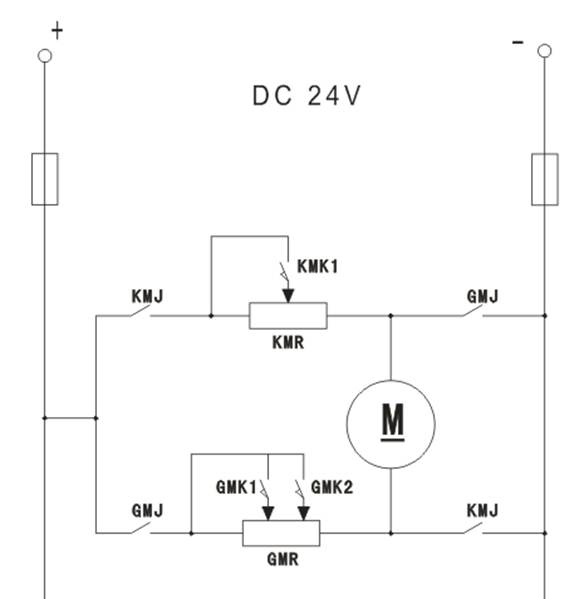

2、開關門機原理圖

3、控制要求
用PLC控制實現開關門控制

4、I/O分配圖

輸入 輸出
元件代號 作用 輸入繼電器 元件代號 作用 輸出繼電器
KMA 開門按鈕 X0 GMJ(KA1) 關門繼電器 Y0
GMA 關門按鈕 X1 KMJ(KA2) 開門繼電器 Y1
APK 安全開關 X2 APJ(KA3) 保護繼電器 Y2
GMK 關門行程開關 X6
KMK 開門行程開關 X7
(注:APK、GMK、KMK可在電機、限位開關輸入區找)

5、梯形圖
