SG-JX77攜式機械系統傳動創新組合設計實驗臺

時間:2022-02-23 16:10:12

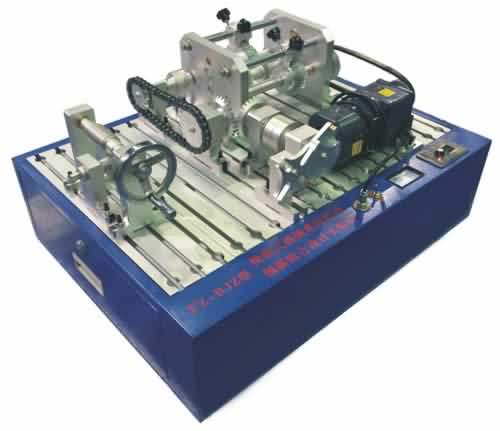

SG-JX77攜式機械系統傳動創新組合設計實驗臺



一、使用的目的:
機械傳動裝置是機器或機組的主要組成部分,起著傳遞動力或改變運動的重要作用。根據需要選擇傳動類型,組合出合理的機械傳動方案,是《機械設計》課程教學中的重要內容。

使用目的在于:
1、加深對各種類型的機械傳動的感性認識和理論認識;
2、通過拼裝各種組合傳動方案,可對比分析不同方案的傳動特點,本實驗臺是培養學生創新能力的理想平臺;
3、本實驗箱為便攜式,可電動、也可手動,可配置在開放實驗室,學生也可借用,利用課余時間進行拼裝,提高學生動手能力和學習興趣。

二、技術參數
電機功率:60W
工作臺拼裝后尺寸:720X480X270mm
零件箱尺寸:580x360x160
總重量:28Kg

三、功能簡介
1、實驗箱配置及主要技術參數;本實驗箱備有63種162個自制零部件、20種標準件及8種外購件,還有4種5件拼裝工具。箱內大部分零件采用硬鋁合金精制,加工精度高,使用輕巧方便,工作臺面板為帶T形槽工業鋁型材制作,組裝方便快速。各種零件的名稱、數量及主要技術參數如附表所示。

2、拚裝方案:利用本實驗箱配備的零部件可組裝數十種機械傳動方案主要有:
(1)單級傳動:V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向聯軸器傳動等。
(2)變速器:參照CA6132精密車床變速器設計。

手動滑動套,使兩三聯齒輪分別沿二根花鍵軸滑移,通過三根傳動軸(二根花鍵軸及一根平鍵軸)上不同的齒輪嚙合,可得9級傳動比。三根傳動軸可三角形布置,也可展開布置。卸下平鍵軸,裝上中介輪軸及介輪,可得含介輪的齒輪傳動。

(3)多級組合傳動:可在上述單級傳動及變速器中任選兩種或兩種以上,用聯軸器或離合器聯接組成多級組合傳動。

例如:
手輪—V帶—槽輪機構組合傳動
手輪—鏈—槽輪機構組合傳動
手輪—V帶—離合器—鏈—槽輪機構組合傳動
手輪—錐齒輪—槽輪機構—V帶組合傳動
手輪—錐齒輪—槽輪機構—鏈輪組合傳動
手輪—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動
手輪—各種聯軸器—鏈—槽輪機構組合傳動
手輪—變速器(中介輪)—離合器—V帶組合傳動
手輪手輪—V帶—蝸輪蝸桿—鏈—槽輪機構組合傳動
手輪手輪—V帶—蝸輪蝸桿—十字萬向節—槽輪機構組合傳動
手輪—V帶—蝸輪蝸桿—鏈—聯軸器—槽輪機構組合傳動
電機—V帶—槽輪機構組合傳動
電機—V帶—鏈—槽輪機構組合傳動
電機—V帶—單十字萬向聯軸器傳動
電機—V帶—離合器—鏈—槽輪機構組合傳動
電機—V帶—槽輪機構—V帶(或鏈輪)組合傳動
電機—V帶—滑塊聯軸器—V帶(或鏈)組合傳動
電機—V帶—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動
電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動
電機—V帶—變速器(中介輪)—離合器—V帶組合傳動
電機—V帶—蝸輪蝸桿—鏈—槽輪機構組合傳動
手輪電機—V帶—蝸輪蝸桿—十字萬向節—槽輪機構組合傳動
電機—V帶—蝸輪蝸桿—鏈—聯軸器—槽輪機構組合傳動

四、實驗內容
1、拼裝各種類型組合的機械傳動,觀察各種單級傳動,分析其傳動原理及特點;
2、對比分析不同組合傳動的特點。
