時間：2023-04-27 09:10:32
| 序 號 | 型 號 | 名 稱 | 數 量 |
| 1 | DQ10 | 三相鼠籠異步電動機(△/220V) | 1臺 |
| 2 | GDQ39-1 | 繼電接觸控制組件（一） | 1件 |
2屏幕掛件排列訂單
三、實訓內容
訓練前，檢查控制面板左端面上的調壓器旋鈕應在零位及以下直流電機電源的電樞電源開關及勵磁電源開關須在關斷位置。打開空氣開關，按下啟動按鈕，轉動控制面板左側的調壓器旋鈕，輸出三相交流電源UVW的線電壓調到220V然后按下控制面板上的停止切斷三相交流電源的按鈕。在將來練習布線之前，應該是這種情況
1三相異步電動機點動控制電路圖1 微動控制電路 根據圖1接線。圖中SB1KM1FU1FU2FU3FU4為掛件GDQ39-1DQ10用作電機△/220V接線時先接主回路，主回路從220V三相交流電源輸出端U引出、V、w，通過保險絲FU1、FU2、FU3、接觸器KM1的主觸點連接到電機m的三個端子a、B、C s電路，與導線依次串聯，有三條通路。主電路檢查無誤后，再次連接控制電路，從保險絲FU4的插座W開始，用按鈕SB1常開、將KM1線圈連接到插孔v。線路接好并經過指導老師檢查后，按照以下步驟練習：1）按下控制屏上“啟動”按鈕連接三相交流220V電源。2）再次按下啟動按鈕SB1，對電機M進行點動操作，比較按下SB1和松開SB1時電機M的運行情況。

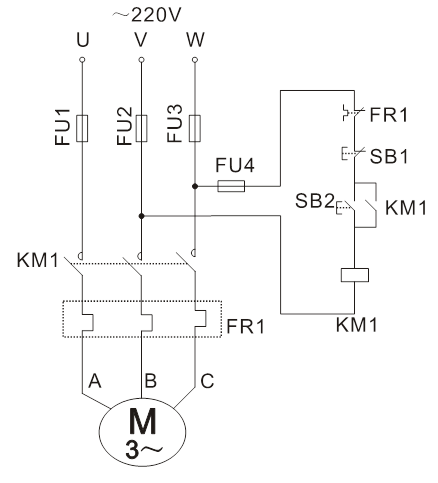

2三相異步電動機自鎖控制電路：圖2 自鎖控制電路按在控制面板上“停止”切斷三相交流電源的按鈕。按圖2接線，圖中SB1SB2KM1FR1FU1FU2FU3FU4為掛件GDQ39-1DQ10用作電機△/220V
檢查完畢后，啟動電源進行訓練：
1）按下控制屏上“啟動”按鈕連接三相交流220V電源。
2）再次按下啟動按鈕SB2，松開手后觀察電機M的運行。
3）按下停止按鈕SB1，松開手后觀察電機M的運行。
3三相異步電動機既能點動又能自鎖的控制電路 圖3 可微動自鎖控制電路按壓控制屏“停止”按下按鈕，切斷三相交流電源，如圖3所示，圖中SB1SB2SB3KM1FR1FU1FU2FU3FU4為掛件GDQ39-1DQ10用作電機△/220V
檢查后通電培訓：
1）按下控制屏上“啟動”按鈕連接三相交流220V電源。
2）再次按下啟動按鈕SB2，觀察松開手后電機M是否繼續運轉。
3）運行半分鐘后，按下SB3，然后松開電機M是否停止運行；繼續按住并松開SB3，觀察此時它屬于什么控制狀態。
4）按下停止按鈕SB1，松開手后觀察電機M是否停止運轉。
四、思考題
1試分析什么是微動和自鎖，并進行對比圖1和圖2的結構和功能有什么區別？
2在圖中，每個電器如FU1、FU2、FU3、FU4、KM1、FR、SB1、SB2、SB3起什么作用？當保險絲已經使用時，為什么還要使用熱繼電器？既然已經有了主電源開關，為什么還要使用接觸器KM1？
3圖2電路能否實現電機過流、短路、欠壓和失壓保護？
4畫出圖1、圖2、圖3工作原理流程圖。
