技術指標
|
說 明
|
|||||
|
裝置特點
|

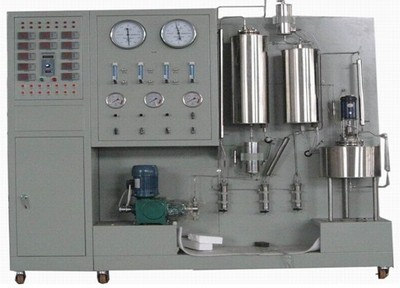

1、本裝置由固定床反應器、流化床反應器及釜式反應器組成，三套系統間可切換操作；應用于反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。
2、可進行間歇、連續操作，能夠完成氣-固、固-液、液-液、氣-液-固反應，操作方式多樣化。 3、各溫度控制處實際溫度與設定溫度誤差≦2℃；顯示精度：0.1℃。溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。 |
|||||
|
裝置功能
|
00001. 了解多功能催化反應實驗裝置的組成及工藝。
00002. 進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。 00003. 進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。 00004. 了解液相釜式反應器的基本結構及工作原理。 |
|||||
|
主要配置
|
固定床反應器、流化床反應器、釜式反應器、計量泵、氣泵、預熱器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、調速電機、不銹鋼框架及控制屏。
|
|||||
|
公用設施
|
水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC380V，功率8.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||||
|
技術參數
|
1、不銹鋼管式反應器:φ20mmx550mm，
2、加熱爐功率1.5KW。 3、預熱器φ12x220mm，操作溫度≤550℃，壓力≤0.2MPa。 4、304不銹鋼流化床反應器，稀、濃相段直徑：φ20—40mm，高度300—400mm，擴大段直徑：φ57mm，長度80—220mm。 5、不銹鋼攪拌釜式反應器，釜容積0.5L，攪拌轉速0-500r/min，壓力0.15MPa，溫度200℃。 6、智能溫控儀表、固態調壓器、固態繼電器控制，控溫精度±2℃。 7、冷凝器：φ40×400mm；氣液分離器：φ50×150mm。 8、預熱器：φ10×250mm；加熱功率0.5KW。 9、微型隔膜計量泵；功率30W；最大流量3L/h；沖程頻率120n/min；吸程2m。 10、工作流量=（計量泵最大流量/沖程頻率）×當前工作頻率。 11、濕式氣體流量計：額定流量：0.5m3/h,容積：5L/r，精度：±1%。 12、玻璃轉子流量計：型號：LZB-10，測量范圍：0.25-2.5m3/h，介質：空氣。 13、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。 14、控制屏面板及框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 15、外形尺寸：2000×600×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||||
|
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
||
|
|
氣體流量
|
轉子流量計
|
轉子流量計
|
手動閥控
|
||
|
|
液體加入量
|
計量泵
|
數字流量顯示儀
|
沖程頻率調節
|
||
|
|
固定床預熱溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
||
|
|
固定床加熱爐溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
||
|
|
固定床反應溫度
|
K型熱電偶
|
數字溫度儀表
|
無
|
||
|
|
流化床預熱溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
||
|
|
流化床加熱爐溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
||
|
|
流化床反應溫度
|
K型熱電偶
|
數字溫度儀表
|
無
|
||
|
|
釜式反應器溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
||
|
|
反應壓力
|
指針式壓力表
|
壓力表就地顯示
|
無
|
||
|
SG-FY/DGN/II 數字型多功能反應實驗裝置
|
||||||
|
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
||
|
|
氣體流量
|
轉子流量計
|
轉子流量計
|
手動閥控
|
||
|
|
液體加入量
|
計量泵
|
數字流量顯示儀，精度：0.5%FS
|
沖程頻率調節
|
||
|
|
固定床預熱溫度
|
K型熱電偶
|
數字溫度控制儀，精度：0.5%FS
|
固態調壓模塊
|
||
|
|
固定床加熱爐溫度
|
K型熱電偶
|
數字溫度控制儀，精度：0.5%FS
|
固態調壓模塊
|
||
|
|
固定床反應溫度
|
K型熱電偶
|
數字溫度儀表，精度：0.5%FS
|
無
|
||
|
|
流化床預熱溫度
|
K型熱電偶
|
數字溫度控制儀，精度：0.5%FS
|
固態調壓模塊
|
||
|
|
流化床加熱爐溫度
|
K型熱電偶
|
數字溫度控制儀，精度：0.5%FS
|
固態調壓模塊
|
||
|
|
流化床反應溫度
|
K型熱電偶
|
數字溫度儀表，精度：0.5%FS
|
無
|
||
|
|
釜式反應器溫度
|
K型熱電偶
|
數字溫度控制儀，精度：0.5%FS
|
固態調壓模塊
|
||
|
|
反應壓力
|
壓力傳感器
|
數字壓力儀表，精度：0.5%FS
|
無
|
||
|
在線分析系統
|
用戶可選配在線六通閥氣體取樣系統及氣相色譜儀
|
|||||
|
軟件組成
|
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
|
|||||
