機構運動簡圖測繪模型用于機構認知與機構運動簡圖測繪實驗，也可作教師課堂教學演示用，是機械原理，機械創新設計實驗室的基本設備之一。
主要技術特點：
◎涵蓋了從平面到空間、簡單到復雜、單一到組合、傳統與創新的機構模型。
◎機架（座）采用鑄鐵鑄造及加工，運動構件用優質鋼材精制；零件表面經鍍鉻發蘭等防銹工藝處理；底板采用優質木材制作，表面噴高級酚醛清漆，外形美觀大方。
◎機構零件加工精細，裝配精度高，機構運動靈活輕巧。
機構運動簡圖測繪模型（50件）清單
主要技術參數：綜合型50件, 鋁合金
D1.疊加機構
D2.雙曲機構
D3.內槽輪機構
D4.滾子推桿心型凸輪機構
D5.斜齒輪傳動機構
D6.減速器
D7.齒輪間歇機構
D8.2K周轉輪系機構
D9.曲柄搖桿機構
D10.心型磨輪機構
D11.扇形齒輪機構
D12.磨擦輪機構
D13.正弦機構
D14.直線槽輪機構
D15.行星機構
D16.等徑凸輪機構
D17 .450螺旋輪傳動機構
D18.圓錐直齒傳動機構
D19.齒輪傳動往復運動機構
D20.空間機構
D21.安全離合器機構
D22.齒輪連桿機構
D23.擺動滑塊機構
D24.橢圓儀
D25.漸開線凸輪機構
D26.直線運動機構
D27.連桿棘輪機構
D28.差動螺旋機構
D29.滑道軸節機構
D30.三平桿傳動機構
D31.萬向接頭
D32.雙沖頭機構
D33.偏心凸輪機構
D34.偏心往復運動機構
D35.急回機構
D36.橢圓齒輪機構

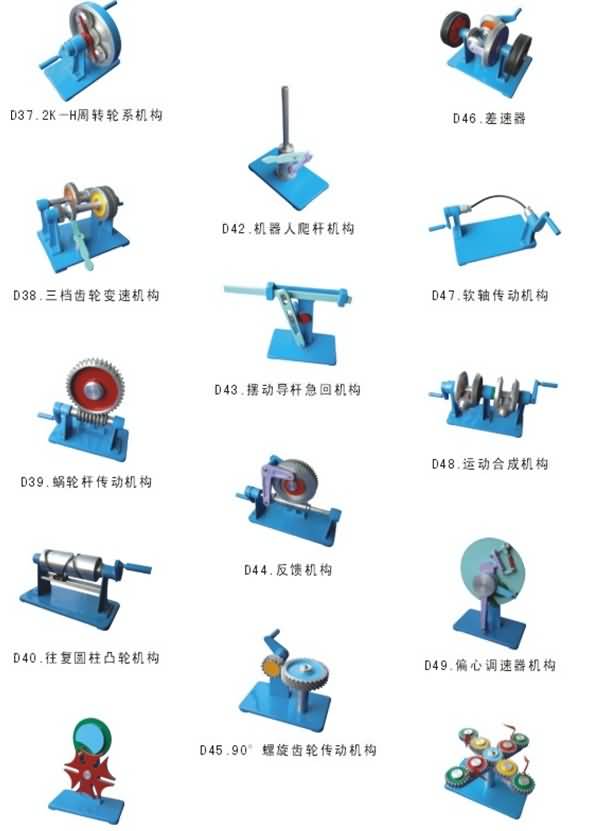

D37. 2K－H周轉輪系機構
D38.三檔齒輪變速機構
D39.蝸輪桿傳動機構
D40.往復圓柱凸輪機構
D41.槽輪機構
D42.機器人爬桿機構
D43.擺動導桿急回機構
D44.反饋機構
D45.900螺旋齒輪傳動機構
D46.差速器
D47.軟軸傳動機構
D48.運動合成機構
D49.偏心調速器機構
D50.行星機構Ⅱ
